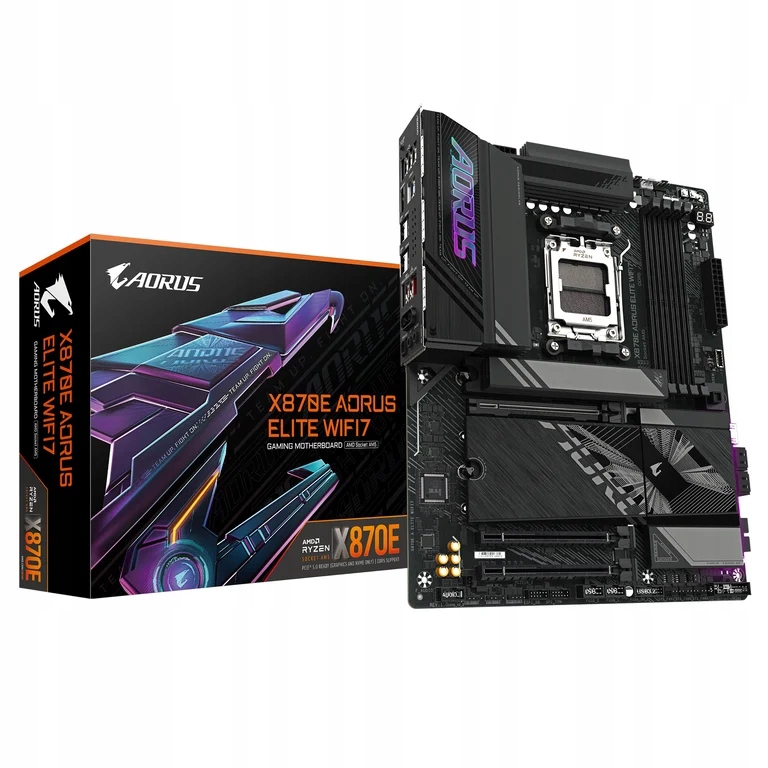

Základná doska Gigabyte X870E A ELITE WIFI7 ATX AMD Ryzen AM5 4x DDR5

Płyta główna GIGABYTE X870E A ELITE WIFI7 AMD X870E gniazdo AM5 ATX

• AMD Socket AM5: obsługuje procesory AMD Ryzen serii 9000 / 8000 / 7000
• Rozwiązanie Digital Twin 16+2+2 faz VRM
• Dual Channel DDR5: 4*DIMM z obsługą modułu pamięci AMD EXPO
• WIFI EZ-Plug: szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch Plus: gniazda PCIe i M.2 z szybkim zwalnianiem i konstrukcją bezśrubową
• EZ-Latch Click: radiatory M.2 z konstrukcją bezśrubową
• Sensor Panel Link: wbudowany port wideo do bezproblemowej konfiguracji panelu w obudowie
• Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash w BIOS-ie i oprogramowaniu
• Ultraszybkie przechowywanie: 4*gniazda M.2, w tym 3* PCIe 5.0 x4
• Wydajne chłodzenie: VRM Thermal Armor Advanced i M.2 Thermal Guard L
• Szybkie Sieć: 2,5 GbE LAN i Wi-Fi 7 z kierunkową anteną o bardzo wysokim wzmocnieniu
• Rozszerzona łączność: Podwójny USB4 typu C z DP-Alt, HDMI
• Niezawodny dźwięk: Realtek ALC1220 HD Audio i kondensatory klasy audiofilskiej
• Ultra wytrzymała osłona PCIe: Metalowa tylna płyta gniazda PCIe x16 zapewniająca zwiększoną trwałość
• Gniazdo PCIe UD X: Gniazdo PCIe 5.0 x16 o 10-krotnie większej wytrzymałości dla karty graficznej

Model X870E A ELITE WIFI7

Gniazdo procesora Socket AM5

Rodzina procesora

• AMD Ryzen 7
• AMD Ryzen 9
• AMD Ryzen 3
• AMD Ryzen 5

Zintegrowany procesor Nie

Producent chipsetu AMD

Chipset AMD X870E

Rodzaj pamięci DDR5

Liczba gniazd DDR5 4

Częstotliwość szyny pamięci

• 4400 MHz
• 4800 MHz
• 5200 MHz
• 5600 MHz
• 6000 MHz
• 6200 MHz
• 6400 MHz
• 6600 MHz
• 6666 MHz
• 6800 MHz
• 7000 MHz
• 7200 MHz
• 7600 MHz
• 7800 MHz
• 8000 MHz

Maks. wielkość pamięci 256 GB

Gniazda rozszerzeń

• 1 x PCIe x 16
• 1 x PCIe 3.0 x 16
• 1 x PCIe 4.0 x 16
• 1 x M.2

Maksymalna ilość urządzeń SATA 4

Maksymalna ilość urządzeń ATA 0

RAID Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:

AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x16 mode

* The M2B_CPU and M2C_CPU connectors share bandwidth with the PCIEX16 slot.

When the M2B_CPU or M2C_CPU connector is populated, the PCIEX16 slot operates at up to x8 mode.

AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode

AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode

(The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.)

Chipset:

- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4_1)

- 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4_2)

Storage Interface

1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs

2 x M.2 connectors (M2B_CPU, M2C_CPU), integrated in the CPU, supporting Socket 3, M key, type 22110/2280 SSDs:

AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs

* The M2B_CPU and M2C_CPU connectors become unavailable when an AMD Ryzen 8000 Series-Phoenix 1/Phoenix 2 processor is used.

1 x M.2 connector (M2D_SB), integrated in the Chipset, supporting Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSDs

4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices

* RAID 5 is only available on AMD Ryzen 9000 Series Processors.

RAID 0, RAID 1, and RAID 10 support for SATA storage devices

Grafika

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4:

• 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 Hz

  * Obsługa wersji DisplayPort 1.4 i HDR.

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics:

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz

  * Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.

  ** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.

• 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz

Karta dźwiękowa

• Realtek ALC1220 CODEC

  * Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.

• Dźwięk wysokiej rozdzielczości
• 2/4/5.1/7.1-kanałowy

  * Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio.

• Obsługa wyjścia S/PDIF

Interfejs sieciowy

• 1 x 10/100/1000/2500 Mbit/s
• Wi-Fi 802.11a/b/g/n/ac/ax
• Bluetooth

Interfejs sieciowy LAN

• Realtek 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

• MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz
• Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz

Porty USB na tylnym panelu 12

Porty USB do wyprowadzenia z płyty 9

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 8

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 3

FireWire (IEEE 1394) Nie

Port / Złącze COM Nie

Port / Złącze LPT Nie

Złącza zewnętrzne

• 1 x HDMI
• 1 x Line Out
• 1 x MIC
• 1 x RJ-45
• 1 x S/PDIF
• 4 x USB 2.0
• 4 x USB 3.0
• 2 x USB 3.1
• 2 x USB4 Typ-C
• 2 x SMA
• 1 x Przycisk Q-Flash Plus

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora
• 1 x 4pin wentylator procesora chłodzenie cieczą
• 3 x 4pin wentylator obudowy
• 1 x 4-pin wentylator chłodzenia cieczą
• 2 x 8pin 12V zasilanie
• 1 x 24pin ATX zasilanie
• 4 x M.2
• 4 x SATA III 6Gb/s
• 2 x USB 2.0/1.1
• 2 x USB 3.0
• 1 x USB C
• 1 x HDMI
• 1 x TPM
• 1 x System panel
• 1 x Przedni panel audio
• 1 x Zworka Clear CMOS
• 1 x Przycisk zasilania
• 1 x Zworka reset
• 1 x Przycisk reset
• 1 x Taśma LED RGB
• 3 x Adresowalna dioda LED

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty ATX

Wymiary 30.5 cm x 24.4 cm

Obsługiwane systemy operacyjne Windows 11

Oprogramowanie

• Norton Internet Security (OEM version)
• LAN bandwidth management software
